改性PTFE 软管的材质鉴定及性能比较

（下）

 热性能研究

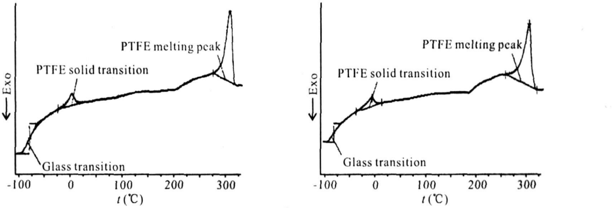

图四中A 、B 两图分别为国产和进口F4 软管样品的示差扫描量热分析的DSC 曲线。

以进口软管的DSC 图( B) 为例进行分析: 当温度达到玻璃化转变温度 T g【作切线, 取中点得到玻璃化转变温度-79℃ , 比热变化0▪483 J/ ( g.K) 】 时, 试样的热容增大, 需要吸收更多的热量, 使基线发生位移。因为试样发生固相转变, 所以可观察到在 T g以上的 2.3℃ 处有一个吸热峰。进一步升温, 结晶熔融吸热, 在 305.5℃ 出现一个很明显的吸热峰。

将图 A 和图 B 进行比较, 国产和进口 F4软管的玻璃化温度( Tg ) 分别为- 80.2 ℃和- 79℃ , 国产软管稍低; 固相转变温度分别为- 5.3℃和 2.3℃ , 国产软管较低; 熔融温度( T _m) 分别为 305.2 ℃和 305.5℃ , 两种软管相差不大; 结晶度分别为21. 8% 和24. 5% , 国产软管稍低。

导热系数

导热系数（λ）可由样品的导温系数、比热容和密度三者的剩积求得，其计算公式如下：

              λ= Cp*ρ*α

式中：Cp——材料的定压比热容；ρ——材料的密度；α——材料的导温系数

   采用体积排水法，测得国产和进口F4软管的密度分别为1.82（g/cm³）和1.88（g/cm³）；应用激光闪光法测得其导温系数、材料密度和比热容等参数带入，可获得国产和几口软管的导热系数分别为0.287（W/m.k）和0.316（W/m.k）,两者基本相近。

耐蚀性试验

F4 软管通过石墨填充改性后具有一定的导热性能, 而其PTFE 基体本身还具有优良的耐蚀性。采用化学介质浸泡方法, 对国产和进口F4软管样品进行耐蚀性试验。

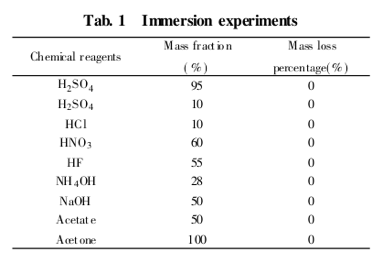

如T ab. 1, 经过 60 d 浸泡后称量, 发现国产和进口软管样品质量均没有变化, 表明国产和进口软管依然保留了 PTFE 本身良好的耐化学腐蚀性能, 几乎不受以上各种常见酸、碱、有机溶剂的腐蚀。另外, 二者表面形貌基本相似, 进口软管表面更为光滑, 空隙较少, 可以减少有机溶剂的渗透, 耐溶胀效果更好一些。这也是应用激光闪光法测得其导温系数; 并用DSC 测得其定压比热容。把测得的导温系数、材料密度和比热容等参数代入( 1) 式, 可获得国产和进进口软管密度略大一些的原因。

如T ab. 1, 经过 60 d 浸泡后称量, 发现国产和进口软管样品质量均没有变化, 表明国产和进口软管依然保留了 PTFE 本身良好的耐化学腐蚀性能, 几乎不受以上各种常见酸、碱、有机溶剂的腐蚀。另外, 二者表面形貌基本相似, 进口软管表面更为光滑, 空隙较少, 可以减少有机溶剂的渗透, 耐溶胀效果更好一些。这也是进口软管密度略大一些的原因。

国产与剪口F4软管的对比性

( 1) 国产和进口 F 4 软管均是由基体聚四氟乙烯( PTFE) 和填充料石墨粒子所组成的共混材料, 进口软管表面质量相对好些。( 2) 国产和进口F4 软管的热性能及相关材料性能的比较, 表明两种软管的热性能基本一致。( 3) 国产和进口F 4 软管能耐各种化学介质的腐蚀, 性能均优异, 两者的耐蚀性无明显差异。( 4)一系列的性能试验及其结果表明, 国产石墨填充改性PTFE 软管的主要性能已达到国外产品的相同水平。

产品采购代码:CL-PTFE 耐溶剂导电PTFE软管

颜色：棕色

温度范围：-150℃ / +250℃

结构特性：特氟龙聚四氟乙烯涂布的玻璃纤维织物软管，耐温性好，耐有机溶剂及酸碱类类化学品，外夹式，具有良好的伸缩性，表面电阻率R<10^6Ohm, 导电性能符合TRBS 2153 and ATEX  94/9/EC标准 。

应用：用于腐蚀性化学烟雾和气体的吸排。
